Catálogo APM Láminas Plásticas
Tres calidades, un solo criterio.
Las tres calidades son la misma lámina a distinto espesor, así que elegir calidad es elegir calibre. El nombre de cada una abre su hoja de datos completa.
En resumen

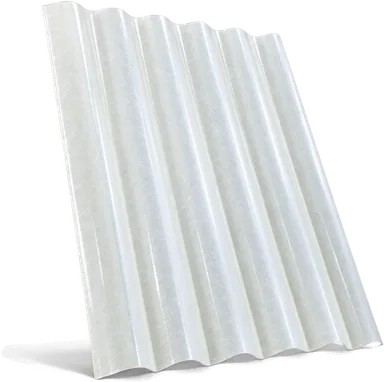

La lámina traslúcida Poly-Acrílico El Rey se fabrica en tres calidades que se distinguen por espesor: Estructural 1.4 mm la de mayor espesor, Estándar 1.2 mm el espesor nominal y Comercial 1.0 mm la económica de la línea. Las tres son de poliéster enriquecido con acrílico con 27 a 30 % de fibra de vidrio, transmiten de 50 a 55 % de la luz, resisten 85 MPa a tensión bajo ASTM D-638 y superan 500 horas de envejecimiento sin cambio. Las tres llevan película Gel Coat y admiten refuerzo opcional de hilo de nylon por pulgada. El largo se fabrica a la medida que necesita el proyecto y el ancho lo define el perfil de la cubierta. Hay 17 perfiles compatibles. Lo único que cambia entre calidades es el calibre.
- 3
- calibres de línea
- 17
- perfiles compatibles
- 3
- accesorios de montaje
Las tres calidades
El calibre es el espesor.
En lámina plástica no hay número de calibre como en el acero: la calidad se nombra por sus milímetros. Es la misma lámina —mismo material, mismo perfil, mismo Gel Coat— en tres espesores, así que elegir calidad es elegir calibre.
-
Estructural
1.4 mm
De mayor espesor · Cubierta industrial y claros mayores
-
Estándar
1.2 mm
Espesor nominal · Cubierta y tragaluz de uso general
-
Comercial
1.0 mm
De menor espesor, la económica de la línea · Cubierta ligera y tragaluz
Lo que la acompaña
Una opción y dos complementos.
Ninguno de los tres es una calidad: no se elige entre «1.2 mm» y «con nylon». El refuerzo se pide SOBRE la calidad que toque, y el perfil y los accesorios se piden con ella.
-
Opción de fabricación
Refuerzo de nylon
Un hilo de nylon por pulgada embebido en la lámina. Es opcional y se pide sobre cualquiera de las tres calidades: no sustituye al calibre, lo acompaña.
-
Fabricación especial
Perfil a diseño
Cuando la cubierta que ya está montada no empata con ninguno de los perfiles de línea, se fabrica el perfil del proyecto. Es el último renglón de la tabla de abajo.
-
Complemento
Accesorios de montaje
Las tres piezas con las que se remata y se fija la lámina. Sin ellas el remate se improvisa, y por ahí entra el agua.
- Perfil de cierre
- Cierra la onda entre la lámina y la estructura, para que el remate no quede abierto.
- Cinta de aluminio microperforada
- Sella el canto de la lámina dejando salir la condensación en lugar de encerrarla.
- Pija autotaladrante con sello de neopreno
- Fija la lámina sin barreno previo y el neopreno sella la perforación.
Qué sí hace el refuerzo de nylon
- Da margen si alguien pisa donde no debía dando mantenimiento.
- Se pide sobre cualquiera de las tres calidades: acompaña al calibre.
- Va embebido en la lámina, un hilo por pulgada.
Qué no hace
- No convierte la lámina en superficie de tránsito. Ninguna lo es por sí sola.
- No sustituye la línea de vida ni los tablones apoyados en los largueros.
- No sustituye al calibre: el claro se sigue resolviendo con el espesor.
Perfiles compatibles
17 perfiles, y el ancho sale de ahí.

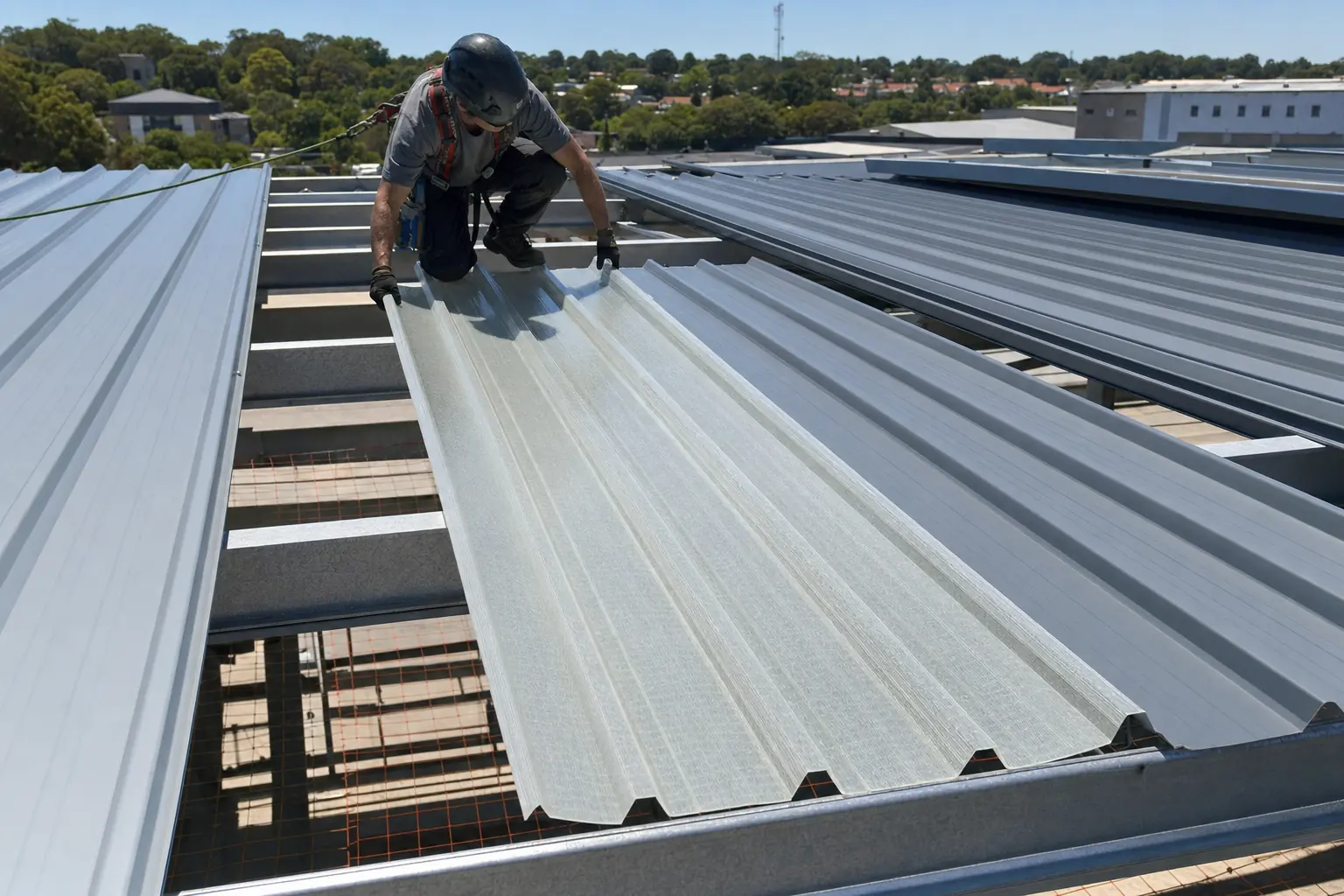

La lámina traslúcida tiene que casar con la cubierta metálica que ya está montada, cresta con cresta: un perfil que no empata deja aberturas en el traslape. El ancho útil de la lámina no se elige, lo define ese perfil. Estos son los perfiles de línea; si el suyo no está, se fabrica el perfil a diseño.
- Largo
- A la medida que necesite el proyecto
- Ancho
- Lo define el perfil de la cubierta
- Color
- Blanco lechoso de línea; amarillo, verde, cristal, rojo u otro color sobre pedido, al mismo precio. El 50 a 55 % de transmisión de luz es el dato de la lámina de línea, en blanco lechoso. Para un color sobre pedido, la transmisión se confirma con ventas antes de fabricar.
| Cubierta | Perfiles | Ancho útil |
|---|---|---|
| Asbesto / cemento | 6 ondas | 87.5 cm |
| Acero IMSA | R-72 · R-90 · R-101 · O-100 | 72 a 103 cm |
| Galvak | KR-18 · G-71 · G-74 · G-104 | 47.5 a 104 cm |
| Multypanel | 941 · 942 · Glamet 950-952 | 98 cm |
| Planos y engargolados | Tipo 50 · RN-100 · KR-18 doble | Hasta 114 cm |
| Otros | R Panel · perfil a diseño | Según proyecto |
Comparativa
Renglón por renglón.
Los renglones que se repiten en las tres columnas son a propósito: el Gel Coat, el refuerzo de nylon y el perfil engargolado no son un extra de la calidad más gruesa. El uso recomendado es orientativo y está pendiente de validar con la planta; el claro máximo se define con el proyecto.
| Característica | Estructural 1.4 mm | Estándar 1.2 mm | Comercial 1.0 mm |
|---|---|---|---|
| Espesor | 1.4 mm | 1.2 mm | 1.0 mm |
| Uso recomendado | Cubierta industrial y claros mayores | Cubierta y tragaluz de uso general | Cubierta ligera y tragaluz |
| Material | Poliéster enriquecido con acrílico | Poliéster enriquecido con acrílico | Poliéster enriquecido con acrílico |
| Película Gel Coat | Sí, contra intemperismo | Sí, contra intemperismo | Sí, contra intemperismo |
| Refuerzo de hilo de nylon | Opcional, uno por pulgada | Opcional, uno por pulgada | Opcional, uno por pulgada |
| Gama de colores | Sí, línea blanca | Sí, línea blanca | Sí, línea blanca |
| Perfil engargolado | Disponible | Disponible | Disponible |
Ficha técnica
Lo que no cambia con el calibre.
Estos valores son de la lámina, no de la calidad: los cumplen igual la Estructural de 1.4 mm y la Comercial de 1.0 mm. Es lo que va en la ficha imprimible, junto con la tabla de perfiles.
- Material
- Poliéster enriquecido con acrílico
- Fibra de vidrio
- 27 a 30 %
- Transmisión de luz
- 50 a 55 %
- Resistencia a tensión
- 85 MPa (12,400 psi), ASTM D-638
- Envejecimiento
- 500 h sin cambio
- Resistencia química
- Ácidos al 15 %, álcalis e hidrocarburos
- Color de línea
- Blanco lechoso
- Protección
- Película Gel Coat contra intemperismo
La decisión no es solo el calibre.

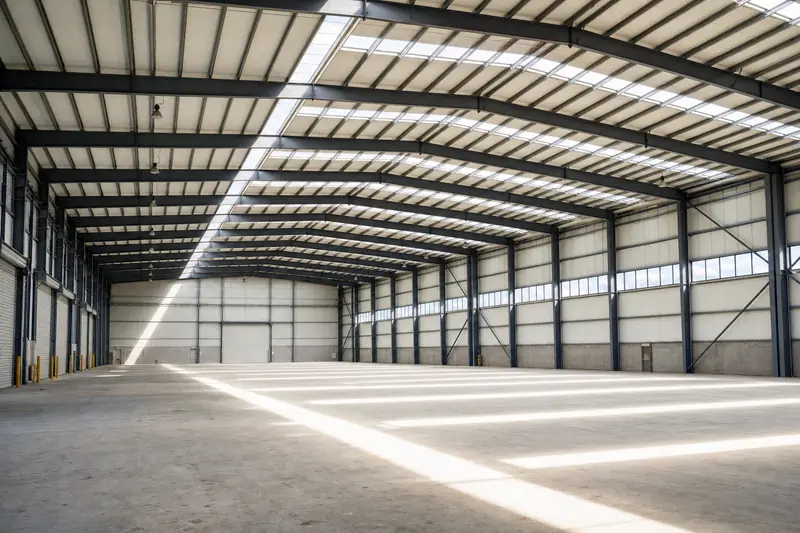

También pesan la separación entre apoyos, si alguien va a caminar el techo para dar mantenimiento y qué tanta luz quiere meter a la nave. El artículo técnico de esta unidad explica los cinco datos que hacen falta para especificar bien. Respondemos en menos de 24 horas.
