Barrera longitudinal

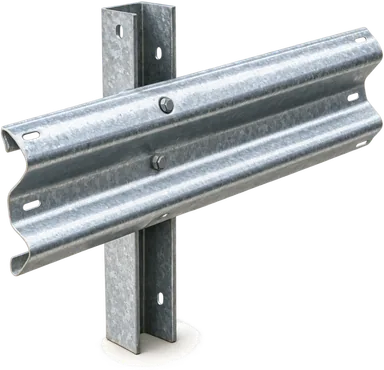

Defensa de dos crestas
El perfil clásico de barrera metálica bajo AASHTO M180, para vialidad y carretera donde el proyecto no exige el perfil de tres crestas.
Las medidas y las cantidades se especifican con ventas.
Hoja de datos
- Perfil
- Dos crestas
- Norma de perfil
- AASHTO M180
- Niveles
- TL-3 y TL-4 según configuración
- Normas
- NOM-037-SCT2-2020 · NOM-008-SCT2-2020
- Longitud útil
- 3.81 m por tramo
- Poste
- Perfil C 150 × 75, de 1.50 m y 1.80 m
- Recubrimiento
- Galvanizado por inmersión en caliente, ASTM A123
Cómo se comporta
Contiene y redirige igual que el perfil de tres crestas, con menos sección. El nivel que alcanza depende de la configuración del tramo: separación de postes, longitud de poste y terminal.
Dónde se especifica
Es el perfil que se especifica cuando el proyecto no exige las tres crestas, que es la mayoría de la vialidad y de la carretera de tránsito ligero. El nivel que alcanza el tramo no lo da la banda sola: lo dan la separación de postes, la longitud del poste y la terminal, así que aquí el catálogo publica los dos niveles y el que aplique se fija con la configuración del proyecto. Si el catálogo de conceptos pide un número de oficio de la SCT, el sistema que lo trae es la defensa de tres crestas.
Qué lleva el tramo
Un tramo de barrera no es solo la banda. Son cinco piezas, y las cinco entran en la misma requisición: cotizar metros lineales sueltos es lo que deja tramos parados en obra esperando un separador.
-
Defensa metálica
Longitud útil: 3.81 m por tramo
-
Poste C 150 × 75
Sección: Perfil C 150 × 75
-
Separador
Función: Separar la banda del poste
-
Tornillería de unión
Galvanizado: ASTM A153
-
Terminal de extremo
Opciones: ERMES redireccionable · MSKT traspasable
Y por cada 100 metros
- 26
- Tramos de defensa
- 27
- Postes
- 27
- Separadores
- 2
- Terminales
Los otros sistemas del catálogo
Falta el dato del proyecto, no el producto.
Metros lineales, nivel de contención, perfil de tres o dos crestas, longitud de poste según el terreno, cuántas terminales y de qué tipo, si el alcance incluye instalación, y la ciudad de entrega. Con eso sale la cotización del tramo completo. Respondemos en menos de 24 horas.
